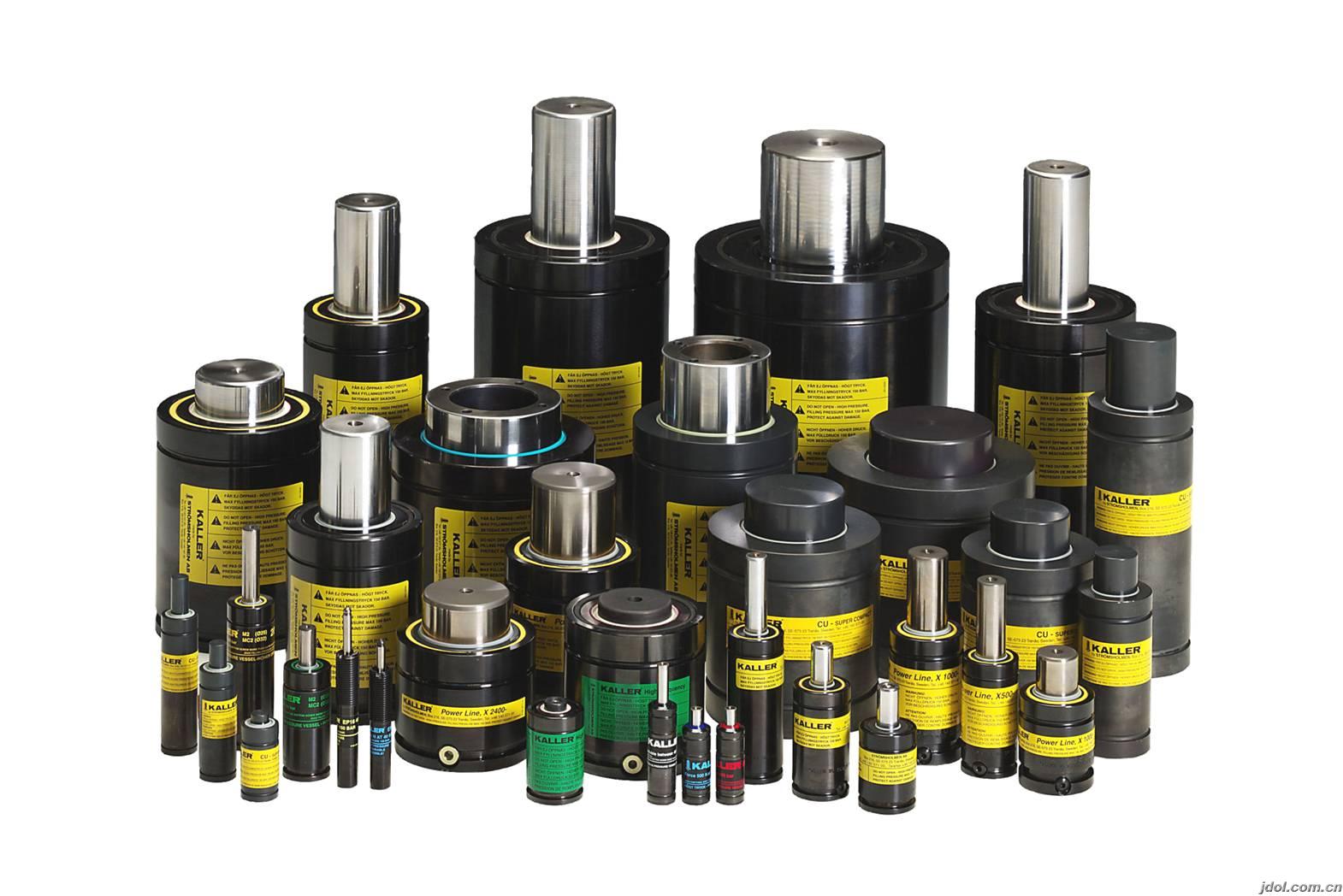

 　　氮气弹簧根据其基本结构大致可以分为以下四大类：

　　以瑞典KALLER、美国DADCO、HYSON为基础大体可以分为以下几类：

　　1、TU(BKB)系列也是国际标准系列：也是世界上种氮气弹簧系列型号，所有尺寸都符合ISO 11910氮气弹簧标准。

　　2、K (BKJ)系列：在TU系列中，这是矮型氮气弹簧，具有底部安装螺孔和侧面充气口，并可以用此口与管路系统连接。

　　3、强力X(BKC)系列：这是世界上柱塞杆密封的矮和强弹压力的氮气弹簧，并具有底部安装螺孔和侧面充气口，并可以用此口与管路系统连接。

　　4、CU(BKH)系列：是一种结构非常紧凑型的氮气弹簧，其较小的缸体外径，可以提供较大的弹压力。

　　Mason氮气弹簧MQB系列

　　1，MQB-ISO氮气弹簧是Mason氮气弹簧中常用的典型类型，所有技术参数均符合ISO11901氮气弹簧国际标准和我国国标;同时也符合FORD-WDX3560 (福特)、GM-M-150(通用)和Renault(雷诺)等公司的氮气弹簧标准。

　　2，Mason氮气弹簧与国外同类产品，如瑞典Kaller、美国Dadco和Hyson等氮气弹簧具有完全的互换性。

　　3，MQB-ISO国际标准型氮气弹簧一般常连接成系统使用，调定压力非常方便;也可以独立使用。

　　4，MQB氮气弹簧不论工作行程长短，都表现出非常良好的稳定性。

　　Mason氮气弹簧MQJ系列

　　1，MQJ结构紧凑型氮气弹簧是一种深受模具设计者欢迎的类型，具有较MQB短的基长，故总长短，可以降低模具的设计高度，是模具专用氮气弹簧的首选品种。

　　2，Mason氮气弹簧MQJ系列与国外同类产品基本具有互换性。

　　3，MQJ氮气弹簧一般常在模具中独立使用，安装非常简便，对于弹压力≥5000N的氮气弹簧也可以连成系统使用。

　　4，MQJ型的氮气弹簧广家在工作行程要求不太长时，各方面性能不亚于MQB-ISO标准型氮气弹簧。

　　Mason氮气弹簧MQC系列

　　1，MQC-超紧凑型氮气弹簧是一种新发展的类型。它是当今氮气弹簧家族中基长短的一种型号。同时较其它类型的氮气弹簧(除MQH 外)外径小一个档次，故它体小力大。当模具设计的高度空间和周向(径向)空间同时都受到严格限制时是模具设计者首选品种。

　　2，Mason氮气弹簧MQC系列与国外同类产品基本具有互换性。

　　3，MQC氮气弹簧一般独立使用。安装非常简便。

　　4，MQC氮气弹簧在工作行程要求不太长时。各方面性能不亚于MQB-ISO标准型氮气弹簧。

　　Mason氮气弹簧MQH系列

　　1，MQH-特瘦结构型氮气弹簧是一种活寨密封式的，外径比超紧凑型还小。而输出的力非常大。它是设计者在径向空间受到严格限制时的首选品种。

　　2，Mason氮气弹簧MQH系列与国外同类产品基本具有互换性。

　　3，MQH氮气弹簧一般独立使用。安装非常简便，亦可连成系统使用( 需要另加底座)。

　　4，Mason氮气弹簧MQH系列的工作行程一般不超过50mm，各方面性能都不亚于MQB-ISO标准型氮气弹簧。

悬吊式斜楔机构
悬吊式斜楔机构是通过斜楔和滑块的配合使用，变垂直运动为水平运动或倾斜运动的机械机构。斜楔也称主动斛楔，工作中起施力体作用;滑块——工作斜楔，受力体;附属装置——反侧块、压板，导板(导轨)、防磨板、弹簧、螺钉等，起斜模附着、导向及力平衡作用的装置。

正装斜楔
斜楔机构是通过斜楔和滑块的配合使用，变垂直运动为水平运动或倾斜运动的机械机构。斜楔也称主动斛楔，工作中起施力体作用;滑块——工作斜楔，受力体;附属装置——反侧块、压板，导板(导轨)、防磨板、弹簧、螺钉等，起斜模附着、导向及力平衡作用的装置。

正装斜楔机构
正装斜楔机构的装配原则： 　　综合考虑斜楔的行程、工作效率。模具的布局及性能，斜楔角θ的选定有如下规律： 　　当β≤20°时,θ=40°+β/2，模具设计可根据具体情况选用普通斜楔机构或吊楔机构。

下置式斜楔机构
　下置式斜楔机构包括驱动块、滑块、滑块座和复位弹簧，其特征在于：在驱动块与滑块斜滑动面之间通过螺钉紧固方式固定自润滑耐磨导板;自润滑耐磨导板的板面内遍布若干个圆孔;每个圆孔内镶嵌自润滑石墨。
